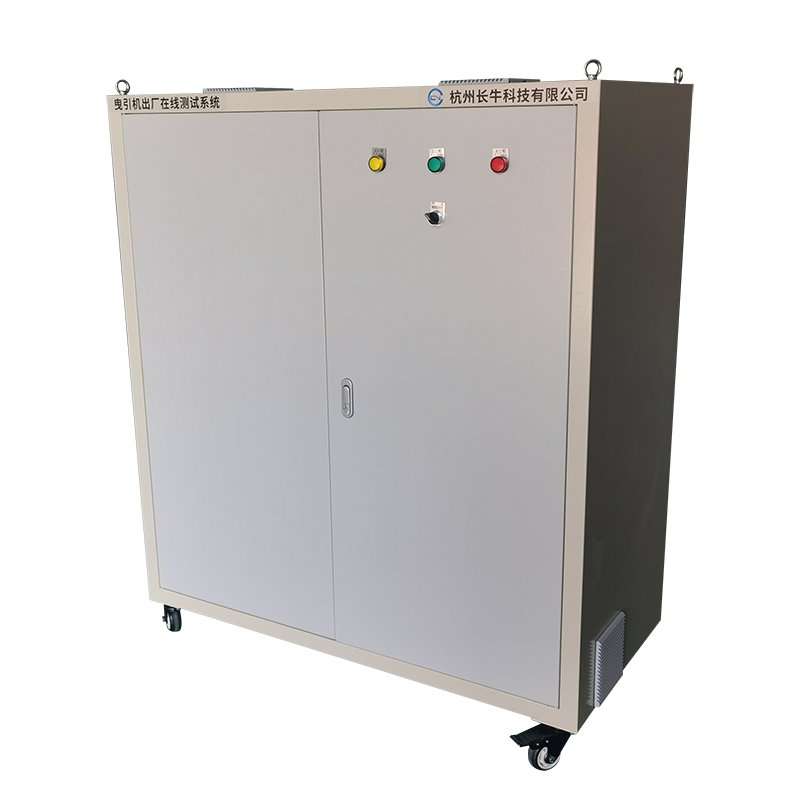

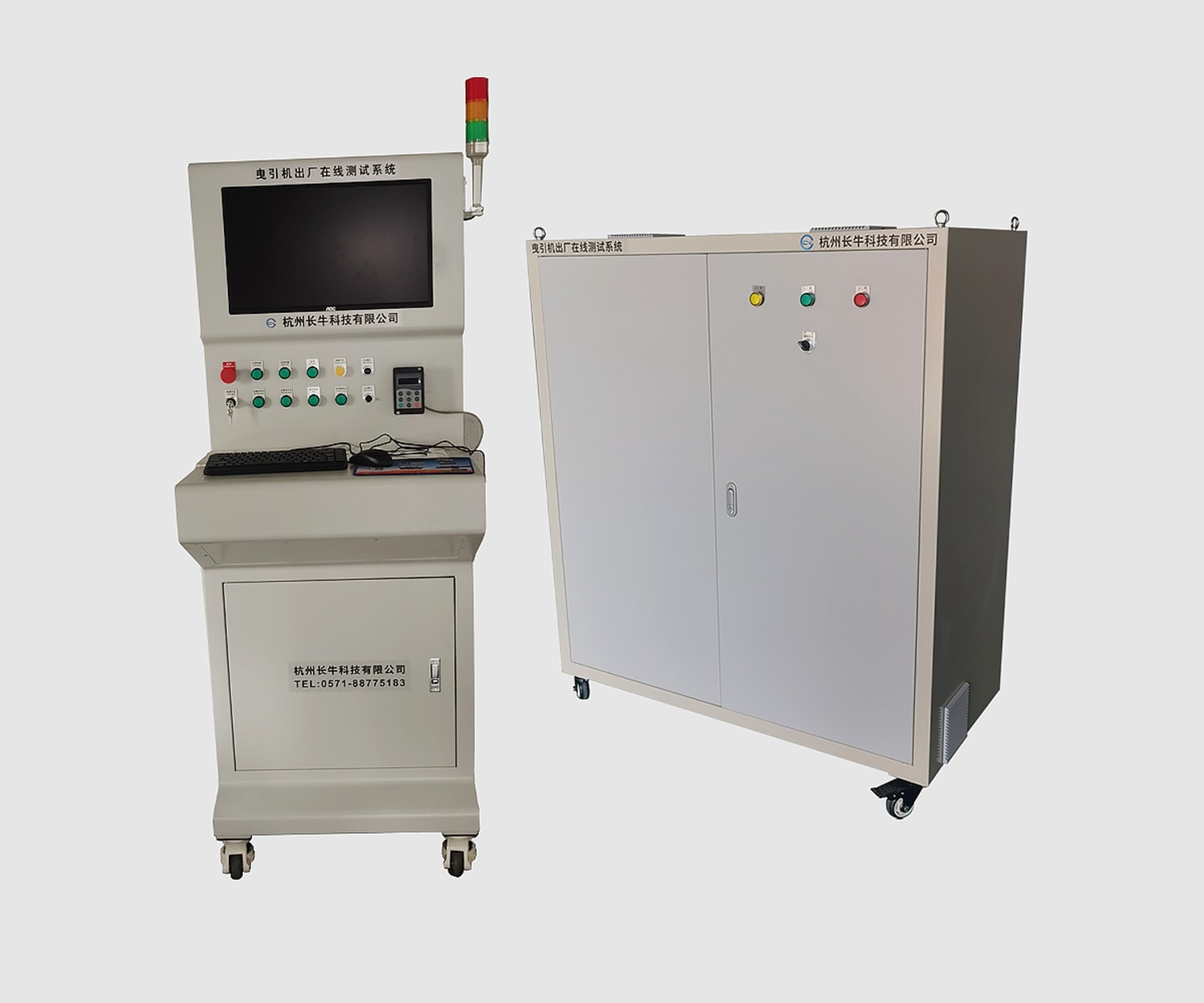

曳引機空載測試臺

　　一、設備概述：

　　該設備主要是用于測量曳引機空載性能而非標定制的設備。系統采用工業計算機并配合測試軟件對產品進行測試以及控制，并對測試結果自動進行分析、判斷、統計、存儲、打印。軟件可預存用戶全部參數，以備檢測時調用。

　　二、設備使用環境：

　　電源波動范圍：電壓3800V±10%，頻率50Hz±10Hz。

　　溫度：波動范圍-30℃—60℃。

　　濕度：小于95%。

　　三、具體測量內容：

　　1、上位機軟件實現曳引機動態自學習(無需人工控制操作盤)。

　　2、 空載電壓、電流測試(以及電壓、電流不平衡度)。

　　3、 空載運行噪聲(需要放置在靜音房里測試)。

　　4、 制動器吸合、釋放噪聲(取吸合釋放的最大值)。

　　5、 制動器的吸合電壓和釋放電壓，制動器電壓范圍DC0-200V可調。

　　6、 曳引機運行的水平振動速度和垂直振動速度。

　　7、 微動開關的同步性測試和微動開關的吸合時間和釋放時間。

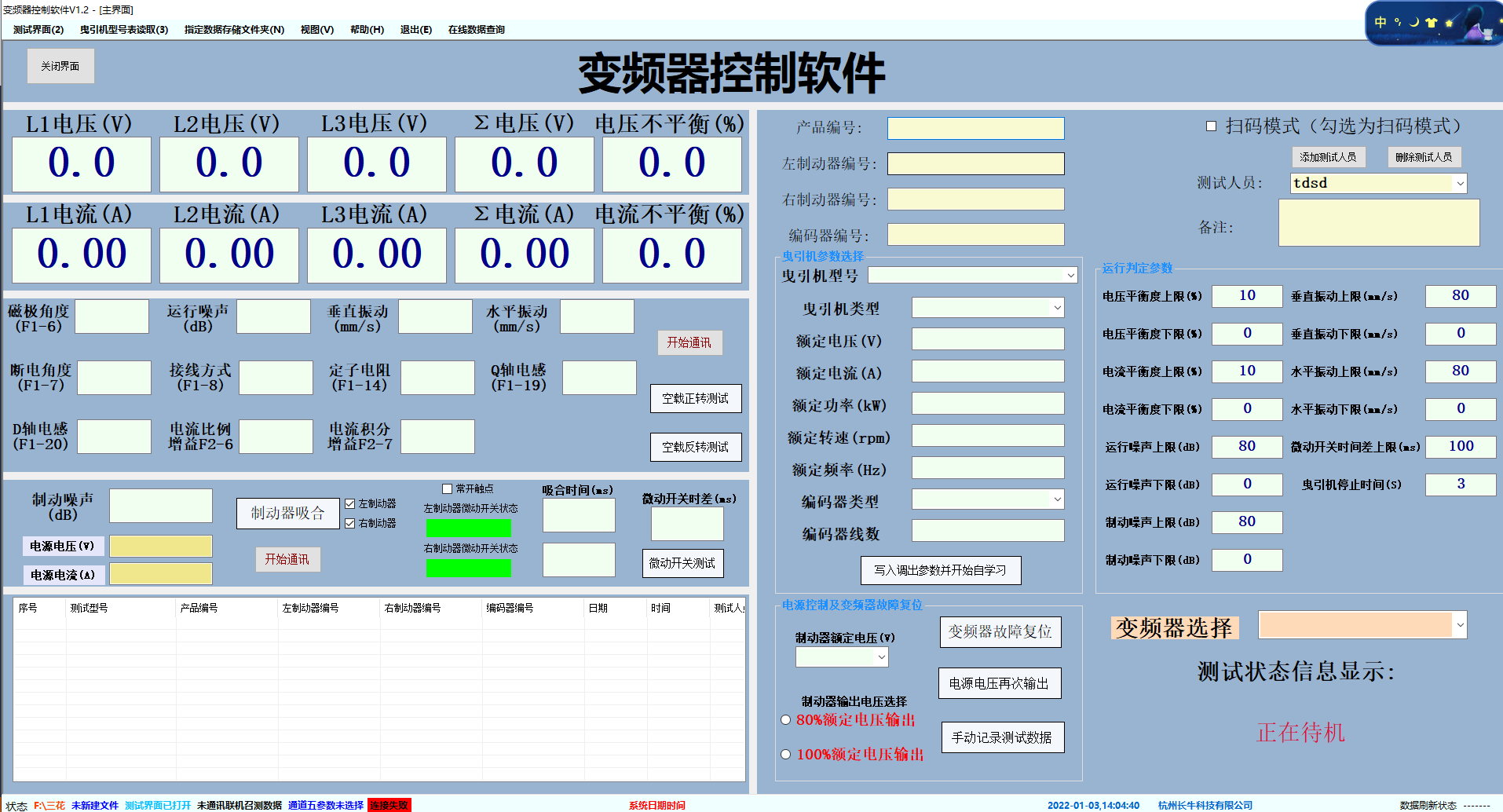

　　四、軟件測試功能

　　標準軟件描述，以到貨設備軟件為準，可非標定制

　　通過軟件，該系統可以進行如下項目的測試

　　1、曳引機動態自學習

　　默納克和SMART變頻器可通過上位機軟件來設置電機的額定參數(例如轉速、極對數、功率、電壓等)，額定參數下發到到曳引機驅動變頻器，下發完成后，變頻器自動對曳引機進行動態學習，動態學習時間約為1分鐘(暫定為采用完整的動態自學習)，完成后上位機軟件自動讀取編碼器磁極角度值、斷電角度、接線方式、定子電阻、Q軸電感、D軸電感、電流比例增益、電流積分增益等參數。

　　備注：我公司在默納克變頻器控制曳引機測試方面有著豐富的經驗，目前動態自學習有兩種方法，一種是完整自學習，時間大約1分鐘，另一種是快速自學習，時間大約10S左右，快速學習方法目前已在其他家曳引機的混裝線上經過測試并驗證，兩種方法無差別。為了提高測試效率，我公司也可以在測試軟件上植入快速自學習的測試模塊，以便后期需要。

　　2、測試空載運行電壓、空載運行噪聲、振動速度

　　自學習完成后，軟件控制曳引機空載運轉(工作在額定轉速)，同時測量曳引機的三相電壓、三相電流、電流不平衡度、空載運行噪聲。操作員可在軟件設置的空載運行時間內(該時間可以任意設置)觀測曳引機的運轉情況。

　　3、測試制動器噪音

　　1)軟件控制曳引機空載運轉之前，需要吸合釋放制動器，軟件同過噪聲測量儀來測量吸合瞬間的噪聲(噪聲測量儀可以捕捉噪聲最大值并自動保存)。

　　2)噪聲記錄數據分為手動和自動兩種，兩種方式在參數設置界面可選。

　　4、測量量兩微動開關的同步性，以及微動開關的吸合、釋放時間

　　微動開關同步性的測量：主要是利用PLC的高速脈寬測量方法并結合外部電路，高速測量兩微動開關的時間差，測量時間差為1ms-2000ms，測量精度可≤1ms

　　微動開關的吸合時間測試：利用PLC高速采集，測量從制動器得電開始到微動開關動作后的具體時間，測量精度可≤1ms

　　微動開關的釋放時間測試：利用PLC高速采集，測量從制動器斷電開始到微動開關閉合后的具體時間，測量精度可≤1ms

　　5、測試制動器吸合和釋放電壓(此功能可以通過界面開關控制)

　　將制動器的工作電壓通過上位機軟件從0V(或設置初值)緩慢上升，經過曳引機上的微動開關反饋信號，來判斷制動器的最低吸合電壓。接著將電壓從吸合電壓值緩慢下降，也是經過微動開關的反饋信號，來判斷制動器的最大釋放電壓。
